Dettagli:
|

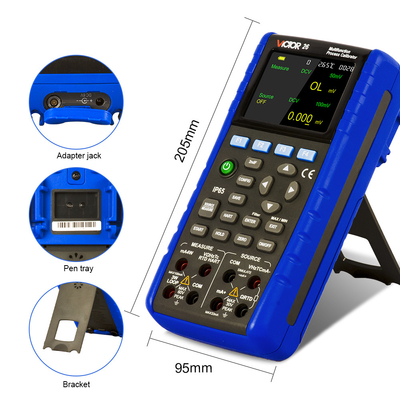

Colore: | Blu ed il nero | Dimensione: | 206 × 97× 60 millimetri |
---|---|---|---|
nome di prodotto: | Calibratore trattato multifunzionale | Modello no.: | VINCITORE 26 |
Dettagli d'imballaggio: | 6pcs/Carton; Dimensione del cartone: 53*40.5*31cm | Precisione: | 0,01% accuratezze |
Peso: | Approssimativamente 633g (batterie comprese) | Protezione: | IP65 |
Comunicazione: | HART | ||
Evidenziare: | Calibratore trattato multifunzionale IP65,24 calibratori trattati multifunzionali di volt,Calibratore trattato del VINCITORE 26 |
24 esposizioni trattate multifunzionali delle cifre del calibratore 5 del circuito di ciclo di volt IP65
Il calibratore trattato multifunzionale HARTCommunication di VICTOR26H con accuratezza 0,01% 5 cifre visualizza il circuito di ciclo 24V IP65
Calibratore trattato multifunzionale con HART Communication
Dichiarazione: ciò si applica sia al tipo di HART che al tipo di base calibratori trattati multifunzionali. Le illustrazioni responsabili delle operazioni di HART possono applicarsi soltanto al tipo di HART. Tutti gli spiegazioni ed esempi sono fatti sul tipo di HART.
1. Introduzione
Il calibratore trattato multifunzionale (come il calibratore in breve) è un calibratore portatile della maniglia alimentato dalle batterie/adattatore e può paracalibrators elettrici di fonte e misurare e paracalibrators fisici (vedi la tabella 1).
Lista della tabella 1. per le funzioni di misura e di fonte
Funzioni di misura
Fonte Funzioni |
DCV | DCI | OHM | FREQ | TC | RTD | IMPULSO | PRESSIONE | CONTATTO | ||
CICLO FUORI | AVVOLGA SOPRA | ||||||||||
DCV | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
DCI | ------ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
DILAGHI SOPRA | × | × | × | × | × | × | × | × | × | × | |
PUNTO AUTOMATICO SOPRA | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
OHM | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
FREQ | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
IMPULSO | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
CONTATTO | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
TC | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
RTD | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
PRESSIONE | ● | ● | ● | ● | × | ● | ● | × | × | ● |
Il calibratore elabora le seguenti caratteristiche prevede il suddetto:
§ che tutto lo stato di funzione può fornire direttamente nella funzione di HART (soltanto per il tipo di HART)
La misura ed il sourcing del § possono lavorare simultaneamente. Informazioni misurate e visualizzazione delle informazioni inacidita esclusivamente
Terminali termici dell'ingresso/uscita delle coppie del § (TC) ed il nodo automatico di riferimento della compensazione di temperatura di processo interno
Sourcing manuale di punto del §, punto automatico e sourcing corrente della rampa
Monitor dell'interno di temperatura del § in qualsiasi operazione
Funzione del monitor di temperatura dell'uscita di misura del §
Esposizione di sourcing mA% di misura del §
Funzione di filtraggio di misura del §
Funzione manuale della tenuta di misura del §
funzione della Automatico-tenuta del § dell'esposizione originaria di valore di pressione

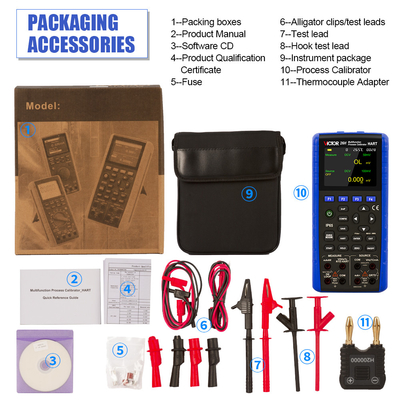

2. accessori standard
Assicuri che il pacchetto contenga tutti gli accessori elencati qui sotto. E se trovate che sono danneggiati o qualsiasi di loro manca, prego contatta il venditore da cui avete acquistato appena possibile il prodotto. Riferisca all'elenco dei pezzi di sostituzione in 15,3 nel manuale se volete ordinare le parti di sostituzione.
§ un paio della sonda difficile (H000000-00)
§ un paio del cavo di prove industriale (H000001-00)
§ un paio del cavo di prove industriale (H000002-00)
§ un paio della sonda difficile del gancio (H000004-00)
§ un paio del morsetto a coccodrillo (H010000-00)
§ un paio del morsetto a coccodrillo (H010007-00)
Insieme del § uno del convertitore di RTD (H200000-00)
Copia del § uno del manuale di un utente
Copia del § uno della certificazione della garanzia
§ due pezzi di metropolitana del fusibile (100mA/250V)
§ due pezzi di metropolitana del fusibile (50mA/250V)
Accumulatori alcalini del § quattro
Una borsa
Progetto | Modello Prestazione parametri |
VINCITORE 26 | VINCITORE 26H | |
Fonte | Millivolt di CC | Gamma | -5 ~ 110mV | -5 ~ 110mV |
Accuracy= ± (% del value+% stabilito di gamma) |
0.01%+0.01% | 0.01%+0.01% | ||
Risoluzione | 1uV | 1uV | ||
Tensione di CC | Gamma | -1 ~ 11V | -1 ~ 11V | |
Accuracy= ± (% del value+% stabilito di gamma) |
0.01%+0.01% | 0.01%+0.01% | ||
Risoluzione | 10uV/0.1mV | 10uV/0.1mV | ||
CC corrente | Gamma | 0 ~ 33mA | 0 ~ 33mA | |
Accuracy= ± (% del value+% stabilito di gamma) |
0.01%+0.01% | 0.01%+0.01% | ||
Risoluzione | 1uA | 1uA | ||
Affondi corrente | Gamma | 0 ~ 33mA | 0 ~ 33mA | |
Accuracy= ± (% del value+% stabilito di gamma) |
0.01%+0.01% | 0.01%+0.01% | ||
Risoluzione | 1uA | 1uA | ||
Potere esterno rifornimento |
5 ~ 28V | 5 ~ 28V | ||
Resistenza | Gamma | 0 ~4KΩ | 0 ~4KΩ | |
Accuracy= ± (% del value+% stabilito di gamma) |
0.01%+0.01% | 0.01%+0.01% | ||
Risoluzione | 0.01Ω/0.1Ω | 0.01Ω/0.1Ω | ||
Termocoppia | Gamma | R/S/K/E/J/T/B/N/L/U | R/S/K/E/J/T/B/N/L/U | |
Accuratezza | 0.4℃ | 0.4℃ | ||
Risoluzione | 0.1℃/1℃ | 0.1℃/1℃ | ||
RTD | Gamma | Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
|
Accuratezza | 0.2℃ | 0.2℃ | ||
Risoluzione | 0.1℃ | 0.1℃ | ||
Frequenza (Hertz) |
Gamma | 1Hz ~110KHz | 1Hz ~110KHz | |
Accuratezza | ±2words | ±2words | ||
Risoluzione | 0.01Hz/1Hz/0.1KHz/2KHz | 0.01Hz/1Hz/0.1KHz/2KHz | ||
Frequenza (CMP) | Gamma | CPM 60~1200 | CPM 60~1200 | |
Accuratezza | ±2words | ±2words | ||
Risoluzione | 1CPM | 1CPM | ||
Impulso | Frequenza | 1Hz ~10KHz | 1Hz ~10KHz | |
Gamma | 1 ~100000cyc | 1 ~100000cyc | ||
Accuratezza | ±2words | ±2words | ||
Risoluzione | 1cyc | 1cyc | ||
Commutatore | Gamma | 1Hz ~110KHz | 1Hz ~110KHz | |
Accuratezza | ±2 | ±2 | ||
Risoluzione | 0.01Hz/1Hz/0.1KHz/2KHz | 0.01Hz/1Hz/0.1KHz/2KHz | ||
Pressione | Gamma | Dipende dal modulo di pressione | Dipende dal modulo di pressione | |
Accuracy= ± (% del value+% stabilito di gamma) |
Dipende dal modulo di pressione | Dipende dal modulo di pressione | ||
Risoluzione | un'esposizione di 5 cifre | un'esposizione di 5 cifre | ||
Misura | Millivolt di CC | Gamma | -5 ~ 550mV | -5 ~ 550mV |
Accuracy= ± (% di Reading+ % di gamma) |
0.01%+0.01% | 0.01%+0.01% | ||
Risoluzione | 1uV/10uV | 1uV/10uV | ||
Tensione di CC | Gamma | -0,5 ~ 35V | -0,5 ~ 35V | |
Accuracy= ± (% di Reading+ % di gamma) |
0.01%+0.01% | 0.01%+0.01% | ||
Risoluzione | 0.1mV/1mV | 0.1mV/1mV | ||
CC corrente | Gamma | -5 ~ 55mA | -5 ~ 55mA | |
Accuratezza ± (% di Reading+ % di gamma) |
0.01%+0.01% | 0.01%+0.01% | ||
Risoluzione | 1uA | 1uA | ||
Resistenza | Gamma | 0 ~5.5KΩ | 0 ~5.5KΩ | |
Accuracy= ± (% di Reading+ % di gamma) |
0.01%+0.01% | 0.01%+0.01% | ||
Risoluzione | 0.01Ω/0.1Ω | 0.01Ω/0.1Ω | ||
Termocoppia | Gamma | R/S/K/E/J/T/B/N/L/U | R/S/K/E/J/T/B/N/L/U | |
Accuratezza | 0.7℃ | 0.7℃ | ||
Risoluzione | 0.1℃/1℃ | 0.1℃/1℃ | ||
RTD | Gamma | Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
|
Accuratezza | 0.4℃ | 0.4℃ | ||
Risoluzione | 0.1℃ | 0.1℃ | ||
Frequenza (Hertz) |
Gamma | 3Hz ~50KHz | 3Hz ~50KHz | |
Accuratezza | ±2words | ±2words | ||
Risoluzione | 0.01Hz | 0.01Hz | ||
Frequenza (CMP) | Gamma | CPM 180~3000000 | CPM 180~3000000 | |
Accuratezza | ±2words | ±2words | ||
Risoluzione | 1CPM | 1CPM | ||
Commutatore | Gamma | CLOSE/OPEN | CLOSE/OPEN | |
Soglia | 200 ~300Ω | 200 ~300Ω | ||
Pressione | Gamma | Dipende dal modulo di pressione | Dipende dal modulo di pressione | |
Accuracy= ± (% di Reading+ % di gamma) |
Dipende dal modulo di pressione | Dipende dal modulo di pressione | ||
Risoluzione | un'esposizione di 5 cifre | un'esposizione di 5 cifre | ||
Sistema di teleguida di continuità | Gamma | 0 ~500Ω | 0 ~500Ω | |
Accuratezza | ≤50Ωsound | ≤50Ωsound | ||
Risoluzione | 0.01Ω | 0.01Ω | ||
Alimentazione elettrica del ciclo | Gamma | 24V | 24V | |
Accuratezza | ±10% | ±10% | ||
La corrente massima | 22mA | 22mA | ||

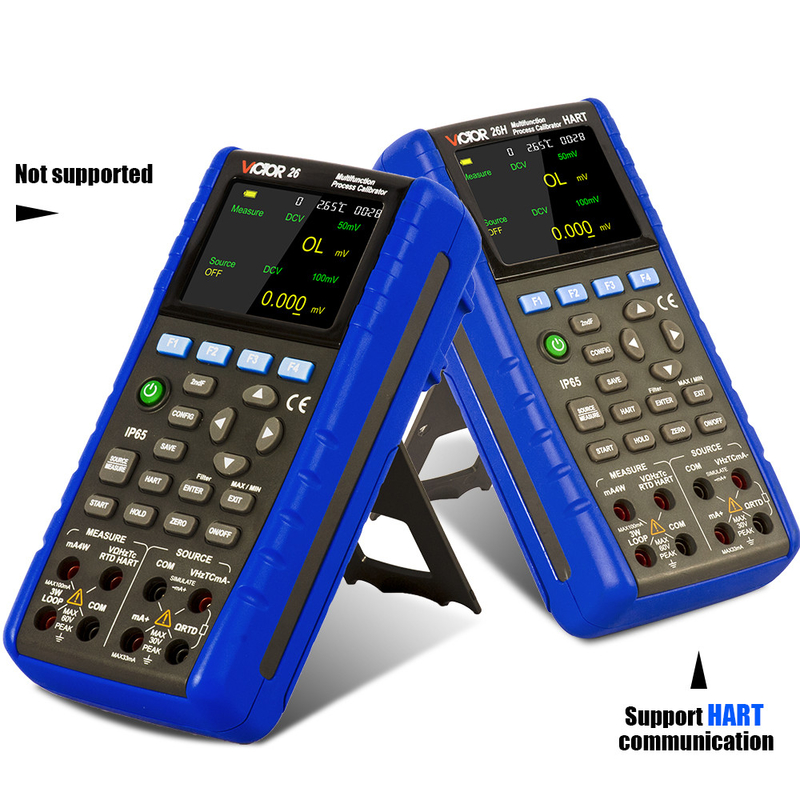

HART | × | √ | ||
Altre funzioni |
Lampadina | √ | √ | |
Automatico spenga | √ | √ | ||
Funzione di carico | √ | √ | ||
Esposizione di temperatura ambiente | √ | √ | ||
Rilevazione della batteria | √ | √ | ||
Il segnale della rampa | √ | √ | ||
Funzione di comunicazione | La comunicazione di serie RS232, può realizzare lo strumento telecomandato dal software del driver. | La comunicazione di serie RS232, può realizzare lo strumento telecomandato dal software del driver. | ||
Caratteristica | ||||
Sicurezza | EN61010-1: 2001 | EN61010-1: 2001 | ||
Resista alla tensione | Il resoconto dell'uscita e dell'input AC350V/1 | Il resoconto dell'uscita e dell'input AC350V/1 | ||
Isolamento | L'input e l'uscita DC500V /50M Ω. | L'input e l'uscita DC500V /50M Ω. | ||
Contabilità elettromagnetica | EN61326-1: 2006 | EN61326-1: 2006 | ||
Autenticazione | CE | CE | ||
Esposizione | 3,2" schermo di TFT | 3,2" schermo di TFT | ||

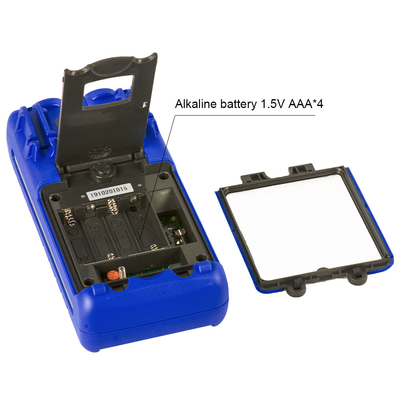

Alimentazione elettrica | accumulatore alcalino di 4×1.5V aa | accumulatore alcalino di 4×1.5V aa | ||
Dimensione | 206 × del × 97 60 millimetri | 206 × del × 97 60 millimetri | ||
Peso | circa 633g | circa 633g | ||
Quantità standard per cartone | 6pcs | 6pcs | ||
Misura standard del cartone | 530mm*405mm*310mm | 530mm*405mm*310mm | ||
Peso incrociato standard del cartone | 12.6kg | 12.6kg |
