Dettagli:
|
| Imballaggio: | misuratore di resistenza alla terra digitale | Colore: | Nero e blu |
|---|---|---|---|
| Peso: | Circa 680 g | Esposizione di max: | 1999 |
| Dimensione LCD: | 840,8*59,8 mm | Dimensione LCD: | 840,8*59,8 mm |
| Distanza di misura: | 0.02Ω?? 1999Ω | Batteria: | 5 batterie alcaline |
| Accuratezza: | Precisione del 2% | ||
| Evidenziare: | Vero tester di resistenza di terra di RMS Digital,tester di resistenza di terra di 4106A Digital,metro di resistenza di terra digitale 4106A |
||
AC True RMS Digital Earth Resistance Tester 3 Pole 4 Pole Metodo di misurazione

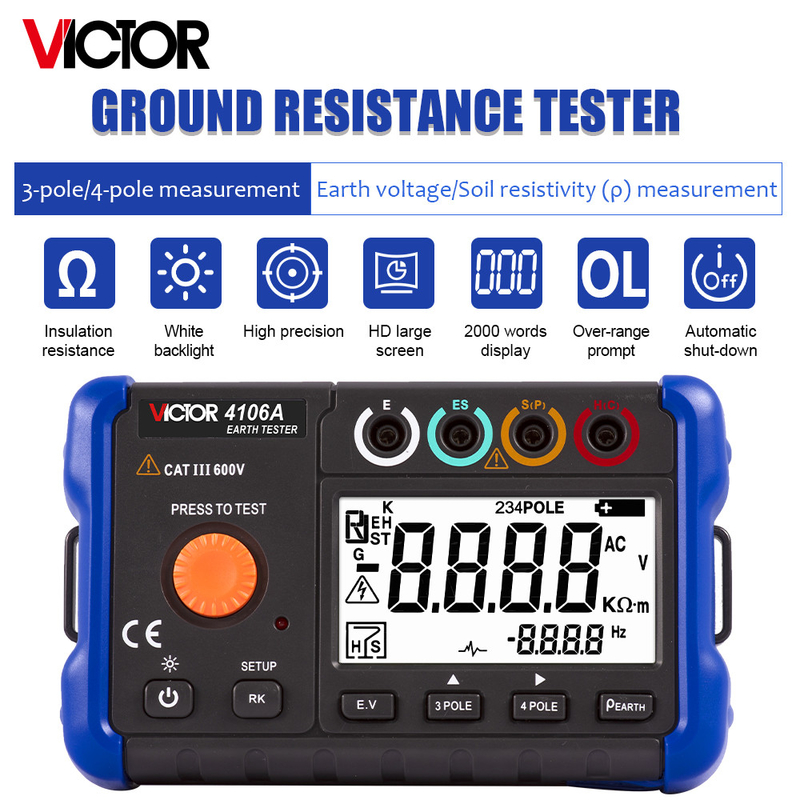

VICTOR 4106A Tester di resistenza alla terra Metodo di misurazione a 3 poli e 4 poli AC True RMS Grande schermo LCD con retroilluminazione a LED
Caratteristiche fondamentali del prodotto
Funzioni di misurazione di base
Terramisurazione della resistenza (RE))
Metodo di misura: metodo a 3 poli, metodo a 4 poli
Intervallo di misura: 0,02Ω 1999Ω
Risoluzione minima: 0,01 Ω
Precisione di base: 5%
Terrenomisurazione della resistività (ρ)
Intervallo di misura: 0,01Ω·m376.8KΩ·m
Intervallo delle barre di terra ausiliarie, intervallo di impostazione: 1,0 m~300,0 m.
AC veroRMStensione E.V
Intervallo di misura: 0~50 V
Larghezza di banda AC: 40 Hz~200 Hz
Accuratezza di base della misura: 2%
Test di terra altrocaratteristiche
La misurazione della resistenza alla terra adotta il test di eccitazione dell'onda quadrata, la tensione massima di circuito aperto è di 50Vp-p e la corrente di cortocircuito è di <3mA.
Determinazione automatica della portata nella misurazione della resistenza alla terra.
RKprova di resistenza, l'effetto di resistenza della linea può essere rimosso.
Test di confronto con la terra, il risultato della misurazione può essere valutato con il limite predefinito "pass/fail (✓ / ??) " e ricevere di conseguenza allarmi audio.
Calibrazione del prodotto
Connessione con lo strumento standard, pannello di taraturasecondo le procedure e salvando i dati di taratura appropriati, la taratura periodica è completata e sono garantite la dovuta precisione e prestazioni del prodotto.
Grande display LCD con retroilluminazione LED bianca.
Facile utilizzo da parte dell'uomo e della macchina, portatile, solido e adatto per l'uso sul campo.
Prodottofunzioni e prestazioni di base (dati tecnici))
(applicabile per un anno dopo la taratura, 23°C±5°C, 0 ∼70%RH, precisione = ±(% lettura+LSD))
Voltaggio CAE.V.
| Intervallo di misura | Risoluzione | Intervallo di frequenza | Precisione |
| 0.00V ¥50.00V | 0.01V | 45~200 Hz seno | 2% + 5 |
|
Resistenza di ingresso: circa 1MΩ Velocità di misura: 2 volte/s. |
|||
Resistenza della terra RE(RGquando si effettua la prova ρ)
| Distanza | Intervallo di misura | Risoluzione | Precisione | Commenti |
| 20Ω | 0.10Ω19.99Ω | 0.01Ω | 5% + 5 |
0.2 L'errore di Ω viene aggiunto quando la resistenza è inferiore a2Ω. RH e RS sono dati corretti da 500ΩRk. |
| 200Ω | 20.0Ω199.9Ω | 0.1Ω | ||
| 2000Ω | 200Ω 1999Ω | 1Ω | ||
|
Caratteristiche di uscita: tensione di circuito aperto di prova UM, il massimo è di circa 50Vpp, onda quadrata Testare la corrente di corto circuito IM, il massimo è di circa 3mApp, ma IM️(RH + RE)< UM Tempo di misura: tipicamente 2 secondi. RH MAX: (4K Ω+100RE) o 50KΩ (a seconda del valore inferiore). RS MAX: (4K Ω+100RE) o 50KΩ (a seconda del valore inferiore). Errore aggiuntivo a RH MAX o RS MAX: 3%+10. tensione di interferenza in serie: 16·2/3Hz, 50Hz, 60Hz, 400Hz e DC 3V (intervallo di 20Ω non include DC). Errore aggiuntivo alla tensione di interferenza della serie 3V: 5%+10. |
||||
Misurazione della resistività del suolo (ρ)
| Distanza | Intervallo di misura | Risoluzione | Precisione |
| 20Ω·m | 0Ω·m·19.99Ω·m | 0.01Ω·m |
Dipende dalla RG ρ= 2×π×a×RG |
| 200Ω·m | 20.0Ω·m·199.9Ω·m | 0.1Ω·m | |
| 2000Ω·m | 200Ω·m·1999Ω·m | 1Ω·m | |
| 20 KΩ·m | 2.00KΩ·m·19.99KΩ·m | 00,01 KΩ·m | |
| 200 KΩ·m | 20.0KΩ·m·376.8KΩ·m | 0.1 KΩ·m | |
| Distanza tra le barre di terra: a=1,0 m~300,0 m. | |||
Caratteristiche generali del prodotto
Temperatura e umidità di esercizio
0-40oC (non condensante ≤10oC), ≤85%RH
Temperatura e umidità di conservazione: -20oC a 60oC,≤90%RH
Altezza di lavoro:≤ 2000 m. (uso in ambienti chiusi)
Valore di picco di misurazione di sovratensione transitorio nominale:6K (1,2*50us) I, II, III
Resistere alla tensione:AC8320V ((50/60Hz)/5 secondi (tra il circuito e la scatola esterna)
Impedenza di isolamento:1000MΩ o superiore/DC1000V (tra il circuito e la scatola esterna)
Vibrazione e scossa:Testo di caduta a caso 2g, da 5 a 500 Hz 1m
Periodo di taratura e tempo di riscaldamento
Per garantire l'accuratezza di questa tabella, il periodo di taratura è di un anno o di un altro
Il tempo di riscaldamento dopo aver acceso è di 10 minuti o altro

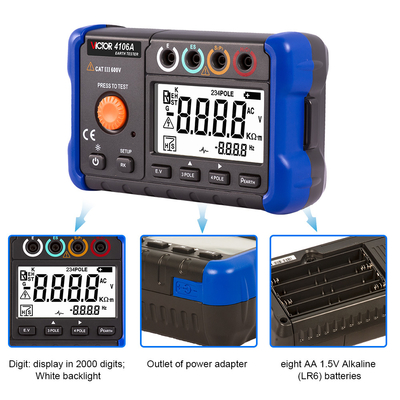

Fornitore di alimentazione: alimentato da batterie alcaline LR6 ((AA) da 8 x 1,5 V
Fornitore di alimentazione dell'adattatore di alimentazione 15V
Funzione di arresto automatico: tempo di arresto automatico 0~90 minutipuò essere impostato

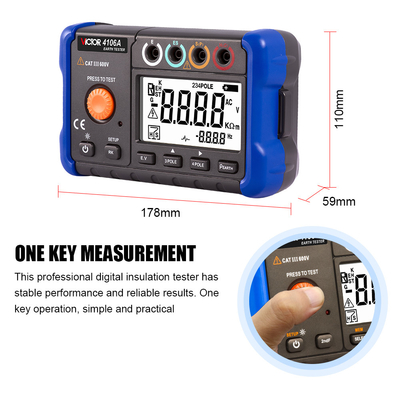

Dimensioni e peso: 178 × 110 × 59 mm, circa600 g (comprese le batterie))
