Dettagli:
|
| Colore: | Blu o arancio e nero | Dimensione: | 205 × 95 × 42 mm |
|---|---|---|---|
| Nome del prodotto: | Calibratore di processo | Modello N.O.: | VICTOR 25 |
| Dettagli dell'imballaggio: | 10pcs/Cartone; Dimensione del cartone: 39,5*38,5*26cm | Accuratezza: | 0.02% di precisione |
| Peso: | Circa 500 g (comprese le batterie) | Fornitore di energia: | Batteria alcalina AAA da 4*1,5 V |
| Evidenziare: | 0.02% Accuracy Multifunction Process Calibrator,02% calibratori trattati multifunzionali di accuratezza,Calibratore trattato del VINCITORE 25 |
||

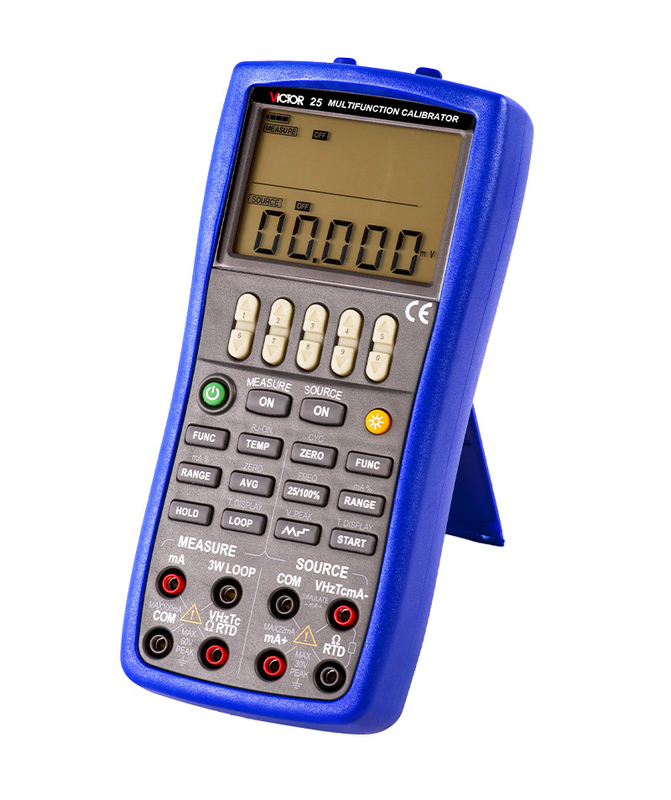

0.02% Precisione Calibratore di processo multifunzione Due canali indipendenti
VICTOR 25 Calibratore di processo multifunzione Può essere utilizzato Stampo a pressione 0,02% Precisione Due canali indipendenti per ingresso e uscita
Introduzione
Questo calibratore di processo multifunzione (di seguito denominato calibratore) è uno strumento portatile a batteria che misura e fornisce parametri elettrici e fisici (cfr. tabella 1).
Tabella 1 Fonte e funzione di misura
|
Misurazione Funzione Importazione Funzione |
DCV |
DCI |
OHM |
FREQ |
TC |
RST |
Pressione |
Interruttore |
Contiamo. |
||
|
Loop OFF |
Continuare a girare |
||||||||||
|
DCV |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
DCI |
RAMP ON |
× |
× |
× |
× |
× |
× |
× |
× |
× |
× |
|
RAMP OFF |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
OHM |
● |
● |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
FREQ |
● |
● |
● |
● |
× |
● |
● |
× |
● |
● |
|
|
PULSO |
● |
● |
● |
● |
× |
● |
● |
× |
● |
● |
|
|
Interruttore |
● |
● |
● |
● |
× |
● |
● |
× |
● |
● |
|
|
TC |
● |
● |
● |
● |
● |
× |
× |
● |
● |
● |
|
|
RST |
● |
● |
● |
● |
● |
× |
× |
● |
● |
● |
|
|
Pressione |
● |
● |
● |
● |
× |
● |
● |
× |
● |
● |
|
|
Nota:● indicando che è consentito l'uso simultaneo × che indica che l'uso simultaneo non è consentito |
|||||||||||
Oltre alle funzioni elencate nella tabella 1, il calibratore presenta anche le seguenti caratteristiche:
La funzione di misurazione e di sorgente possono essere eseguite simultaneamente.la cui parte superiore mostra le informazioni di misurazione e la parte inferiore le informazioni di origine.
terminali di misurazione TC/sorgente e connettore a piombo integrato della stessa temperatura (compensazione RJ con punto comune di riferimento automatico)
Fonte di passo manuale e fonte di passo automatico e di spazzatura
Monitoraggio della temperatura ambiente in qualsiasi operazione
Funzione di misurazione/monitoraggio della temperatura della fonte
Display di misura/sorgente mA%
Funzione di filtro d'onda di misura
Funzione di tenuta manuale della misura
Funzione di arresto automatico della sorgente di pressione

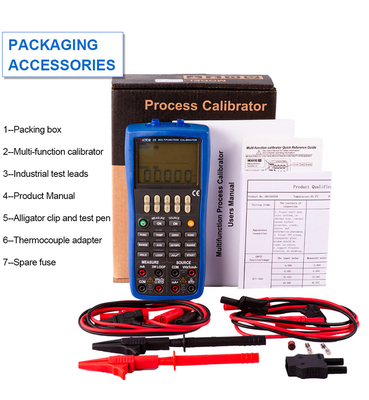

Accessori standard
Assicuratevi che il pacco contenga tutti gli accessori elencati di seguito.contatta il venditore dal quale hai acquistato il prodotto il prima possibileSe si desidera sostituire le parti o gli accessori opzionali, si rimanda all'elenco degli accessori opzionali sostituibili di cui al punto 15.3 del manuale.
Due serie di prove industriali di piombo (CL727220)
Un set di piombo per la prova (Tp727110)
Un set di clip alligatore (CC807130)
Convertitore di termocoppia (TTK07210)
Una guida rapida
Manuale per l'utente
Un fusibile 50mA/250V
Un fusibile 63mA/250V
Dati tecnici
|
Progetto |
Modello |
VICTOR 24 |
VICTOR 25 |
|
|
Fonte |
DC millivolt |
Distanza |
-10 110mV |
-10 110mV |
|
Accuratezza= |
00,02%+0,01% |
00,02%+0,01% |
||
|
Risoluzione |
1 uV |
1 uV |
||
|
tensione di corrente continua |
Distanza |
-0,1 11V |
-0,1 11V |
|
|
Accuratezza= |
00,02%+0,01% |
00,02%+0,01% |
||
|
Risoluzione |
10 uV/0,1 mV |
10 uV/0,1 mV |
||
|
Corrente continua |
Distanza |
0 22 mA |
0 22 mA |
|
|
Accuratezza= |
00,02%+0,02% |
00,02%+0,02% |
||
|
Risoluzione |
1 uA |
1 uA |
||
|
Corrente del pozzo |
Distanza |
0 22 mA |
0 22 mA |
|
|
Accuratezza= |
00,02%+0,02% |
00,02%+0,02% |
||
|
Risoluzione |
1 uA |
1 uA |
||
|
Potenza esterna |
5 28V |
5 28V |
||
|
Resistenza |
Distanza |
0 ¢ 40KΩ |
0 ¢ 40KΩ |
|
|
Accuratezza= |
00,02%+0,02% |
00,02%+0,02% |
||
|
Risoluzione |
0.01Ω/0.1Ω/1Ω |
0.01Ω/0.1Ω/1Ω |
||
|
Termocoppia |
Distanza |
R/S/K/E/J/T/B/N |
R/S/K/E/J/T/B/N |
|
|
Accuratezza |
00,4°C |
00,4°C |
||
|
Risoluzione |
0.1°C/1°C |
0.1°C/1°C |
||
|
RST |
Distanza |
Pt100/Pt200/Pt500/ |
Pt100/Pt200/Pt500/ |
|
|
Accuratezza |
0.2°C |
0.2°C |
||
|
Risoluzione |
0.1°C |
0.1°C |
||
|
Frequenza |
Distanza |
1Hz 110KHz |
1Hz 110KHz |
|
|
Accuratezza |
± 2 parole |
± 2 parole |
||
|
Risoluzione |
0.01Hz/1Hz/0.1KHz/2KHz |
0.01Hz/1Hz/0.1KHz/2KHz |
||
|
Pulso |
Frequenza |
N/A |
1Hz 10KHz |
|
|
Distanza |
1 ¢100000 cicli |
|||
|
Accuratezza |
± 2 parole |
|||
|
Risoluzione |
1 cic |
|||
|
Scambio |
Distanza |
N/A |
1Hz 110KHz |
|
|
Accuratezza |
± 2 parole |
|||
|
Risoluzione |
0.01Hz/1Hz/0.1KHz/2KHz |
|||
|
Pressione |
Distanza |
N/A |
Dipende dal modulo di pressione |
|
|
Accuratezza= |
Dipende dal modulo di pressione |
|||
|
Risoluzione |
Display a 5 cifre |
|||
|
Misura |
DC millivolt |
Distanza |
- 5 550 mV |
- 5 550 mV |
|
Accuratezza= |
00,02%+0,01% |
00,02%+0,01% |
||
|
Risoluzione |
1 uV/10 uV |
1 uV/10 uV |
||
|
tensione di corrente continua |
Distanza |
-0,5 55V |
-0,5 55V |
|
|
Accuratezza= |
00,02%+0,01% |
00,02%+0,01% |
||
|
Risoluzione |
0.1mV/1mV |
0.1mV/1mV |
||
|
Corrente continua |
Distanza |
-5 55mA |
-5 55mA |
|
|
Accuratezza= |
00,02%+0,01% |
00,02%+0,01% |
||
|
Risoluzione |
1 uA |
1 uA |
||
|
Resistenza |
Distanza |
0 5.5KΩ |
0 5.5KΩ |
|
|
Accuratezza= |
00,05%+0,02% |
00,05%+0,02% |
||
|
Risoluzione |
0.01Ω/0.1Ω |
0.01Ω/0.1Ω |
||
|
Termocoppia |
Distanza |
R/S/K/E/J/T/B/N |
R/S/K/E/J/T/B/N |
|
|
Accuratezza |
00,7°C |
00,7°C |
||
|
Risoluzione |
0.1°C/1°C |
0.1°C/1°C |
||
|
RST |
Distanza |
Pt100/Pt200/Pt500/ |
Pt100/Pt200/Pt500/ |
|
|
Accuratezza |
0.3°C |
0.3°C |
||
|
Risoluzione |
0.1°C |
0.1°C |
||
|
Frequenza |
Distanza |
3 Hz ∼50 KHz |
3 Hz ∼50 KHz |
|
|
Accuratezza |
± 2 parole |
± 2 parole |
||
|
Risoluzione |
0.01Hz/0.1Hz/1Hz |
0.01Hz/0.1Hz/1Hz |
||
|
Scambio |
Distanza |
N/A |
Chiusura/Apertura |
|
|
Limite |
200 ¢ 300Ω |
|||
|
Pressione |
Distanza |
N/A |
Dipende dal modulo di pressione |
|
|
Accuratezza= |
Dipende dal modulo di pressione |
|||
|
Risoluzione |
Display a 5 cifre |
|||
|
Pepper di continuità |
Distanza |
0 ¢ 500Ω |
0 ¢ 500Ω |
|
|
Accuratezza |
≤50Ωsuono |
≤50Ωsuono |
||
|
Risoluzione |
0.01Ω |
0.01Ω |
||
|
Fornitore di alimentazione a circuito |
Distanza |
24V |
24V |
|
|
Accuratezza |
± 10% |
± 10% |
||
|
Corrente massima |
22mA |
22mA |
||
|
Altre funzioni |
Lampade di sfondo |
√ |
√ |
|
|
Disattivazione automatica |
√ |
√ |
||
|
Funzione di ricarica |
√ |
√ |
||
|
Visualizzazione della temperatura ambiente |
√ |
√ |
||
|
Detezione della batteria |
√ |
√ |
||
|
Il segnale della rampa |
√ |
√ |
||
|
Funzione di comunicazione |
Comunicazione seriale RS232, può realizzare il controllo remoto dello strumento dal software del driver del dispositivo. |
Comunicazione seriale RS232, può realizzare il controllo remoto dello strumento dal software del driver del dispositivo. |
||
|
Caratteristica |
||||
|
Sicurezza |
EN 61010-1:2001 |
EN 61010-1:2001 |
||
|
Resistere alla tensione |
L'input e l'output AC350V/1 minuti |
L'input e l'output AC350V/1 minuti |
||
|
Isolamento |
L'input e l'output DC500V /50MΩ. |
L'input e l'output DC500V /50MΩ. |
||
|
EMC |
EN 61326-1:2006 |
EN 61326-1:2006 |
||
|
Autenticazione |
CE |
CE |
||
|
Visualizzazione |
Doppio display sullo schermo LCD |
Doppio display sullo schermo LCD |
||
|
Fornitore di alimentazione |
Batteria alcalina AAA da 4×1,5 V |
Batteria alcalina AAA da 4×1,5 V |
||
|
Dimensione |
205 × 95 × 42 mm |
205 × 95 × 42 mm |
||
|
Peso |
Circa 500 g. |
Circa 500 g. |
||
|
Quantità standard per scatola |
10 pezzi |
10 pezzi |
||
|
Misurazione standard del cartone |
395 mm*385 mm*260 mm |
395 mm*385 mm*260 mm |
||
|
Peso croce standard del cartone |
12.4 kg |
12.4 kg |
||
